New products !!! 4 axis USBCNC breakout board

80 % de los compradores disfrutaron de este producto!
Disponibilidad: en stock
OFERTA DEL DÍA Termina en: 04:36:18
Precio:  36.41 € / piece
Precio de venta :  33.50 € / piece
de AliExpress
45 days Money back 45 días para devoluciones Se aceptan devoluciones si el producto no es como el descrito, el comprador paga los costes de envío de la devolución; o bien se queda con el producto y acuerda la devolución con el vendedor.
On-time Delivery Entrega a tiempo
Garantía: Entrega en menos de 60 días.

Compartir:

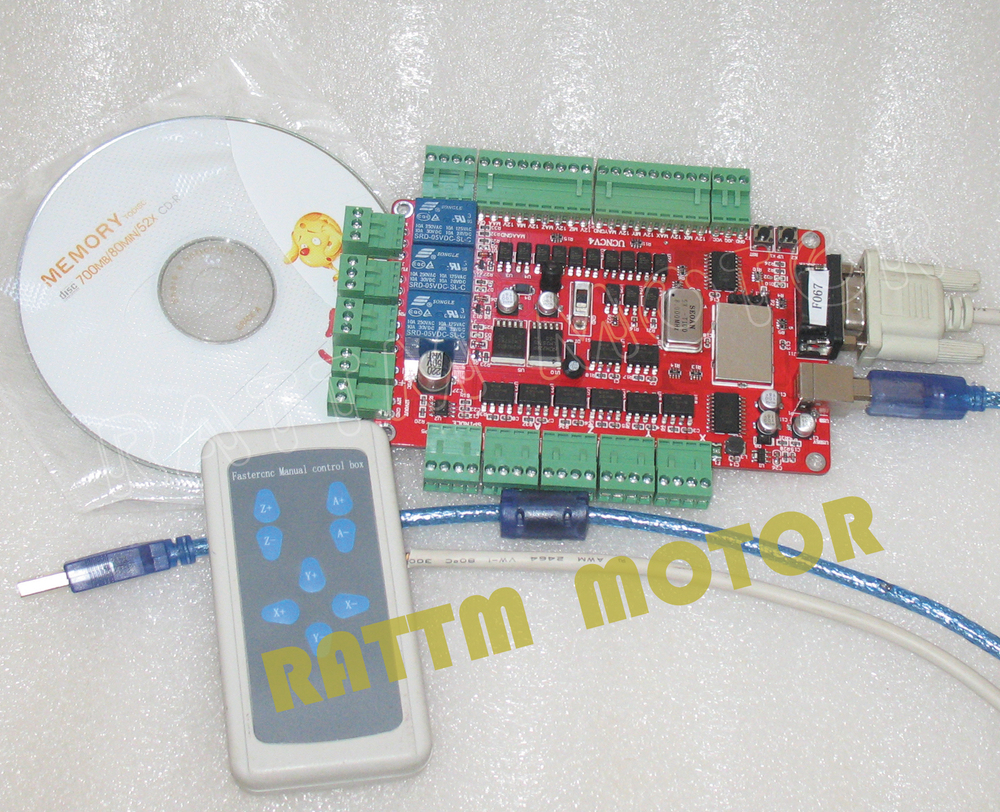

El paquete incluye:

  • 1X4 ejes tablero del desbloqueo USBCNC
  • 1 x controlador de mano
  • 1 x cable USB
  • CD incluye con Inglés manual de usuario y software y código de registro

La tarjeta de interfaz se basa en la USBCNC MK1 en nuestro CD disco de paquete, no se puede utilizar otras versiones del software y función

1. Productos breve introducción

Controlador de movimiento USBCNCV4.0 es un alto rendimiento que control USBCNC software basado en PC, El sistema puede completar la conversión de código G para Conectar motor paso a paso conductor de señal de control de movimiento sin necesidad de hardware y software adicional. Esta tarjeta de control es compatible con la mayoría de controlador paso a paso y servo controlador, es un controlador perfecto que en lugar de tarjeta de interfaz MACH3 paralelo.

2. Requisitos del sistema

Configuración mínima:

1) cpu: 1 GHz

2) memoria: 512 MB

3) 500 MB de espacio libre en disco

4) dispositivo de gráficos DirectX con WDDM 1.0 o superior del controlador

5) interfaz USB 2.0

6) Net Framework 3.5SP1

La configuración recomendada:

1) cpu: 2 GHz dicarión

2) memoria: 2 gb;

3) 1G espacio libre en disco

4) dispositivo de gráficos DirectX con WDDM 1.0 o superior del controlador

5) interfaz USB 2.0

6) Net Framework 3.5SP1

3. Production apariencia y tamaño

1. Después de la revisión, V4 versión utilizando la placa PCB rojo, el tamaño de PCB es 135.3*82.5mm.;

2. La parte delantera del borde estrecho colocado con interfaz de comunicación USB y DB9 control de mano para la comodidad de los clientes dibujado desde el panel caso directamente;

3. El back-End de borde estrecho es la entrada de energía y la interfaz de salida y 3 interfaz de salida de relé; relé es fuerte fuente de interferencia, Relé de distancia desde el diseño de chip de control principal, es propicio para la estabilidad de la placa;

4. Uno de los dos lados anchos es motor paso a paso y salida de señal axiscontrol principal;

5. El otro lado de dos lados anchos es la parada de emergencia, entrada de velocidad manual, limitación de interfaz de entrada; un lado para la entrada, Otro lado de salida modo de conexión es simple y conveniente;

6. 5 V y 12 V Módulo de potencia independencia compacta, la seguridad, la estabilidad;

7. Trabajar con eficacia externo garantizar la estabilidad del sistema con el cristal activo y escudo chip de control principal;

8. El software es USBCNC, no Mach3, nota de los pls!

4. Detailed Introducción funcional

A. Tarjeta de voltaje de entrada: 15 ~ 36 V;

B. Puerto de límite Voltaje de funcionamiento: 12 V;

C. Salida de señal de control del motor de pasos Voltaje: 5 V;

D. Fuente de alimentación Externa Voltaje: 12 V;

Nota: marcó 15 ~ 36VDC es la interfaz de entrada, marcado 12 V es la interfaz de salida, puede no cableado incorrecto.

5. Function y definición de cada módulo

A) Interfaz USB, conecte al puerto USB del ordenador a través de esta interfaz, puede utilizar el software USBCNC para controlar este foro, Esta interfaz USB es la interfaz cuadrado b, por favor, utilice cable USB2.0 que con blindaje y magnético y que no exceda de 2 metros de longitud.

B) interfaz caja de control de la mano, mano externa caja de control puede utilizar esta interfaz para acceder al sistema, la interfaz es estándar DB9 forma, Su definición como se muestra en la siguiente tabla.

Tabla 4-1 definición de control de mano

Número de interfaz serie

1

2

3

4

5

Definición de interfaz

Puerto común

Un corrotación eje

Z eje hacia abajo

Eje y hacia adelante

X eje mover hacia la izquierda

Número de interfaz serie

6

7

8

9

Definición de interfaz

Un corrotación eje

Eje Z hasta

Eje y de espalda

Eje X movimiento correcto

C) Indicador de alimentación, como se muestra en la figura anterior D10 indicador es el front-End indicador de alimentación USB, Esta luz iluminado después de conexión de puerto USB con el ordenador, D2 en a continuación es el back-End Luz indicadora de encendido, Este trabajo luz también se ilumina cuando la tarjeta de acceso con él.

D) actualización de firmware de la tarjeta botón UP y el botón de Reinicio RST, firmware se ha actualizado, por lo que la actualización botón no es necesario utilizar, Botón de reinicio ser utilizado cuando necesidad de reiniciar debido a la junta culpa.

E) interfaz de control de velocidad manual, modo de conexión del cableado como se muestra en la siguiente figura.

F) interfaz de entrada de límite. Definiciones de interfaz límite se enumeran en la tabla siguiente

Tabla 4-2 definición de interfaz límite

Número de interfaz serie

12 V

La mezcla

12 V

Max

12 V

Definición de interfaz

Cambie puerto común

X límite inferior

Cambie puerto común

X límite superior

Cambie puerto común

Número de interfaz serie

MIY

12 V

Puede

GND

Definición de interfaz

Y el límite inferior

Cambie puerto común

Límite superior y

GND

Número de interfaz serie

12 V

MIZ

12 V

Maz

12 V

Definición de interfaz

Cambie puerto común

Z límite inferior

Cambie puerto común

Límite superior Z

Cambie puerto común

Número de interfaz serie

Mia

12 V

Maa

GND

Definición de interfaz

Un límite inferior

Cambie puerto común

Un límite superior

GND

Conexión de carrera como se muestra en la figura 1-8 ~ figura 1-10

G) selector de control del husillo, como se muestra en la figura 1-6, el cambio de interruptor hasta el S1 posición para el control de velocidad del husillo; Posición del interruptor de conmutación de abajo para control de salida de relé niebla.

H) Externas pausa y reiniciar la interfaz; los 2 pies marcados PAUSA conectan interruptor suspender, 2 pies marcados REINICIAR interruptor de restablecimiento de conexión.

I) software niebla salida de relé de control, la configuración del Software salida marcada 3, que se define de arriba a abajo, 3 pies es NC , No , COM .

J) software inundaciones de control de salida de relé, salida marcada 2 en la configuración del software, que se define de arriba a abajo, 3 pies es NC , No , COM .

K) HUSO Software de control de salida de relé, salida marcada 1 en la configuración del software, que se define de arriba a abajo, 3 pies es NC , No , COM .

L) potencia de trabajo a bordo de entrada, Niveles por encima de abajo como la junta firmado negativa, por favor, preste atención a la entrada DC 15 ~ 36 v, sobretensión o conexión inversa dañará el tablero.

M) 12 V interfaz de salida. Como la junta marcada, GND es-, 12 V es +.

N) interfaz de salida de control del husillo: definiciones girar para GND DIR PWM2 12 v, respectivamente es de tierra, señal de dirección de salida, velocidad del husillo 0 ~ 10 V salida de señal de control, 12 V salida.

O) Salida de señal de control un eje motor paso a paso, la definición es: ck + \ CK-\ DIR + \ DIR-, respectivamente es impulso positivo, impulso negativo, dirección positiva, dirección negativa, La Junta utilizando el método de conexión de ánodo común, por lo que ck + y DIR + unidos entre sí a contactar con el 5 V en el tablero, Esta tarjeta no soporta la conexión de cátodo común método, los métodos de cableado específicos consulte la figura 1-11. Esta tarjeta no contiene el control de habilitación, ahora la mayoría de controlador en el mercado no deben conectarse con la señal de en y trabajar directamente con regularidad por defecto.

P) Salida de señal de control motor Z eje paso a paso, la definición es CK + \ CK-\ DIR + \ DIR-, respectivamente para pulso positivo, pulso negativo, dirección positiva, dirección negativa, La placa utilizando ánodo común método de conexión, así que ck + y DIR + unidos entre sí se conectan con el 5 V en el tablero, esta tarjeta no soporta el método de conexión cátodo común.

Q) Salida de señal de control motor de pasos del eje, la definición es CK + \ CK-\ DIR + \ DIR-, respectivamente para pulso positivo, pulso negativo, dirección positiva, dirección negativa, La placa utilizando ánodo común método de conexión, así que ck + y DIR + unidos entre sí se conectan con el 5 V en el tablero, esta tarjeta no soporta el método de conexión cátodo común.

R) Salida de señal de control del motor de pasos del eje x, la definición es CK + \ CK-\ DIR + \ DIR-, respectivamente para pulso positivo, pulso negativo, dirección positiva, dirección negativa, La placa utilizando ánodo común método de conexión, así que ck + y DIR + unidos entre sí se conectan con el 5 V en el tablero, esta tarjeta no soporta el método de conexión cátodo común.
